پانل پل فولادی بیلی

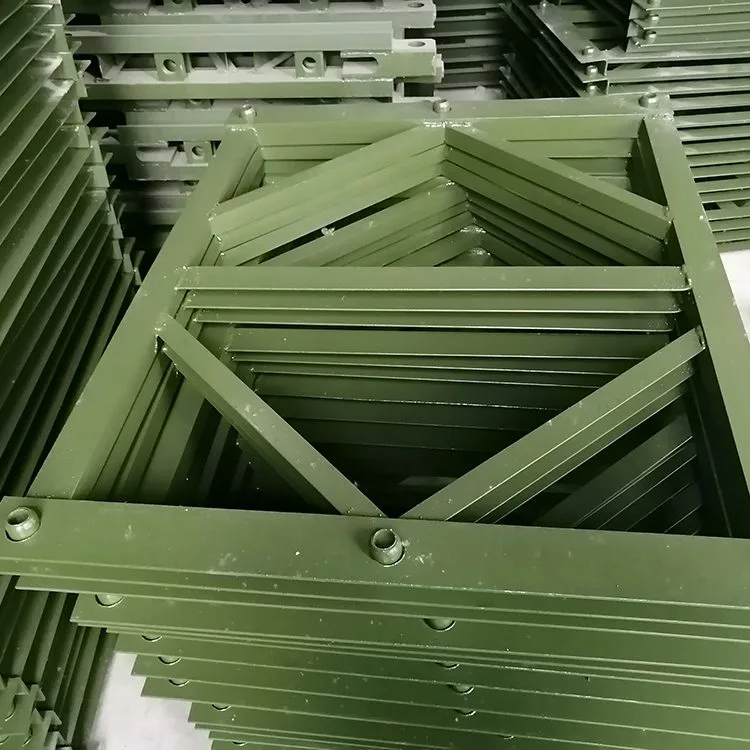

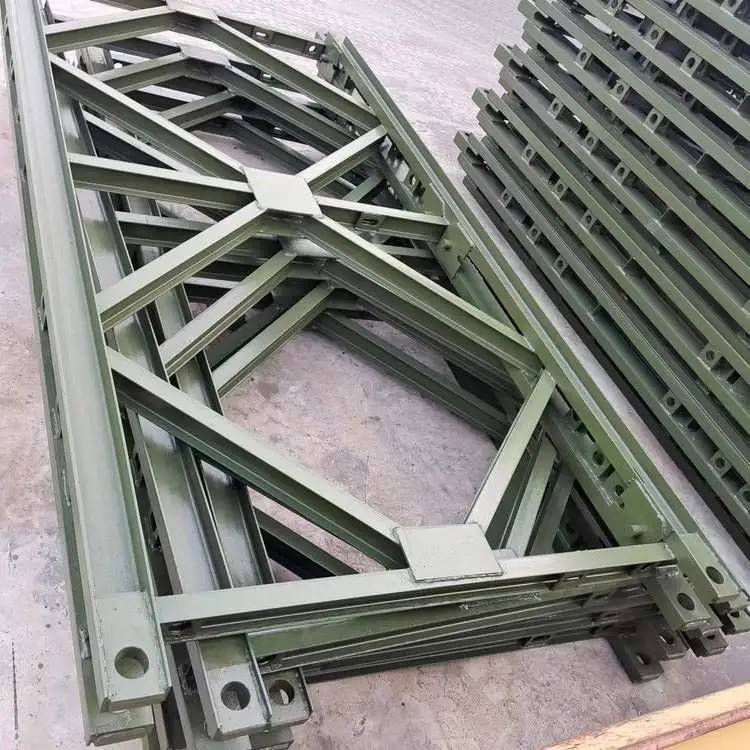

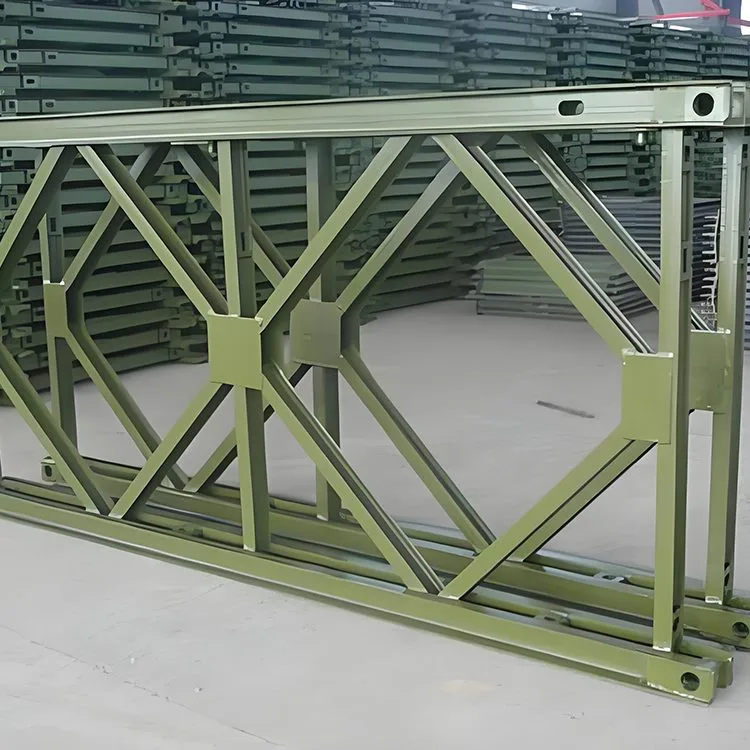

پانل پل فولادی بیلی معمولاً توسط آکوردهای بالا و پایین، اجزای عمودی و اجزای مورب جوش داده می شود. در بالای آکوردهای بالا و پایین، اتصالات نر و ماده وجود دارد که معمولاً به سوراخ های پین برای اتصال براکت ها مجهز هستند. هر وتر از دو فولاد کانال شماره 10 تشکیل شده است که پشت به پشت به هم متصل شده اند. وتر پایینی معمولاً دارای چندین صفحه فولادی است که سوراخ های گرد روی آنها جوش داده شده است. سوراخ های پیچ در داخل آکوردهای بالا و پایین قرار دارند و برای اتصال آکوردهای تقویت کننده و خرپا دولایه استفاده می شوند. چهار سوراخ پیچ در داخل وتر بالایی وجود دارد که برای اتصال قاب پشتیبانی استفاده می شود. از دو سوراخ در وسط برای اتصال دو یا چند ردیف خرپا در یک مقطع استفاده می شود و از دو سوراخ در دو انتها برای اتصال مقاطع استفاده می شود. هنگامی که چندین ردیف از بخش های پل بیلی به عنوان تیر یا ستون استفاده می شود، از قاب های پشتیبانی برای تقویت اتصالات بین بخش بالایی و پایینی استفاده می شود. در طول مراحل ساخت، سفتی پیچ ها در هر بخش از پل بیلی، وضعیت خوردگی اجزا و سفتی پین ها باید به صورت هفتگی بررسی شود و در صورت نیاز تنظیمات انجام شود.

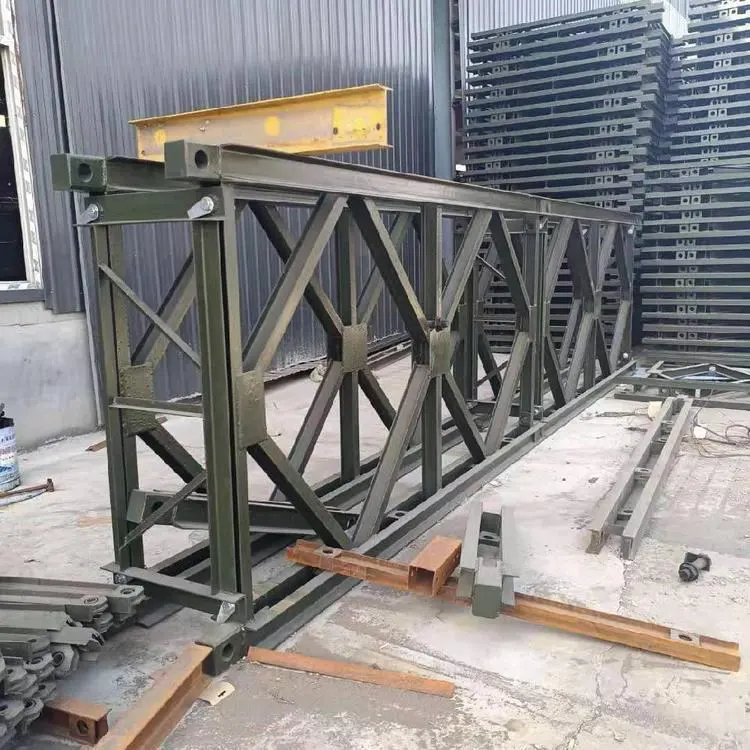

پس از گسترش و اتصال پانل های پل فولادی بیلی، می توان آنها را به صورت افقی یا عمودی به عنوان تیر یا ستون قرار داد. با توجه به روش های مختلف مونتاژ، دو نوع وجود دارد: ستون قاب و ستون برج. هنگامی که سه یا چهار دال خرپایی به صورت موازی قرار می گیرند و از طریق قاب های نگهدارنده به هم متصل می شوند، ستون تشکیل شده یک ستون قاب است. هنگامی که چهار پانل خرپا در 90 درجه نسبت به یکدیگر قرار می گیرند و از طریق مهاربندهای گوشه و قاب های نگهدارنده به هم متصل می شوند، ستون حاصل یک ستون برج است.

سناریوهای کاربردی

پانل پل فولادی بیلی را می توان برای پل های بزرگراه، مجموعه های جرثقیل دروازه ای، تیرهای راهنما، ماشین های نصب پل، سکوهای تعلیق و غیره استفاده کرد. دهانه و ارتفاع ستون آن برای انطباق با مکان های مختلف کاری قابل تنظیم است. این به طور گسترده در پروژه های ساختمانی مانند بزرگراه ها، راه آهن، کارهای شهری، ساختمان ها و حفاظت از آب و همچنین در بالا بردن و جابجایی قطعات پیش ساخته در محوطه های ذخیره سازی پل و حمل و نقل تیرهای بزرگ در کنار پایه های پل استفاده می شود.
